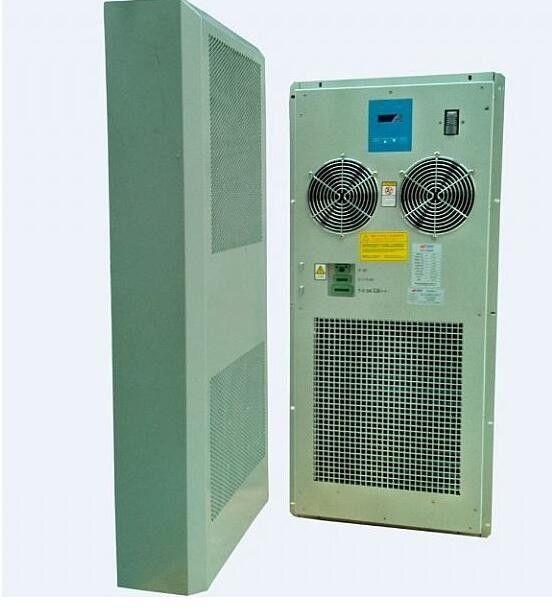

Rintangan Dampak Komunikasi Rak Kabinet Seismik Desain Konstruksi YH9002

Kabinet Rack Komunikasi Isolasi Elektromagnetik dengan Ukuran Fleksibel YH9002

Gambar Bagian Listrik Kawat Diagram
Diagram kabel digambar sesuai dengan prinsip listrik komponen dan tata letak komponen listrik.Ini mewakili hubungan koneksi dari set lengkap perangkat dan merupakan dasar untuk instalasi listrik, pemeliharaan, dan inspeksi saluran.
(1) Lukisan diagram fase dari diagram kabel harus sesuai dengan ketentuan GB6988.6-1993 "Lukis diagram fungsional sistem kontrol";
(2) Semua komponen listrik dan kabel mereka harus ditandai dengan simbol teks dan nomor kabel sesuai dengan skema listrik. terminal number and conductor number in the schematic diagram shall comply with the GB5094-1985 "Project Code in Electrical Technology" and GB4026-1992 "General Requirements for Identification and Application of Alphanumeric Systems for Electrical Equipment Terminal Blocks and Specific Wire Ends." dan GB4884-1985 "penandaan kawat terisolasi" dan ketentuan lainnya;
(3) Tidak seperti skema listrik, berbagai bagian dari komponen listrik yang sama (kontak, kumparan, dll) harus digambar bersama dalam diagram kabel;
(4) Diagram kabel listrik selalu digambar dengan garis tipis. Dua jenis kabel adalah kabel pra-board dan kabel pasca-board.Untuk komponen kontrol listrik sederhana, jumlah komponen kecil dan hubungan kabel tidak rumit. koneksi antara komponen dapat ditarik langsung.dimana jumlah komponen listrik besar dan kabelnya lebih rumitSelama nomor koneksi ditandai pada setiap komponen listrik, tidak perlu menarik koneksi antara komponen.
(5) Jenis, spesifikasi, luas penampang, dan persyaratan warna dari berbagai konduktor yang digunakan untuk kabel harus ditandai dalam diagram kabel;
(6) Ketika bagian dan sirkuit eksternal dihubungkan, konektor untuk konduktor bagian besar harus dihubungkan ke konektor.
Singkatnya, sesuai dengan persyaratan di atas, sketsa garis besar kabinet kontrol listrik harus dibuat, dimensi setiap bagian harus diperkirakan,dan kemudian gambar garis besar harus digambar sesuai dengan proporsi, dan pertimbangan lebih lanjut harus diberikan untuk menyesuaikan proporsi dimensi dalam hal simetri, keindahan, dan kemudahan penggunaan.Setelah penampilan kabinet kontrol listrik ditentukan, desain struktural dari setiap bagian dari kabinet kontrol harus dilakukan sesuai dengan persyaratan di atas,menggambar diagram perakitan lemari dan gambar bagian dari setiap pintu sisiKemudian pilih kunci pintu yang sesuai untuk lemari kontrol listrik.
Akhirnya, menurut berbagai gambar, kita perlu secara komprehensif menghitung berbagai bagian dan bahan yang dibutuhkan oleh kabinet kontrol listrik, dan daftar daftar ringkasan, daftar bagian standar,Tabel kuota konsumsi bahan utama dan bahan tambahan dari suku cadang akhir yang dibeli menurut kategori. tabel kuota, dll sehingga personel pengadaan, departemen manajemen produksi membuat persiapan peralatan sesuai dengan kebutuhan peralatan, melakukan pekerjaan yang baik dalam persiapan produksi,dan juga memudahkan akuntansi biaya.
3 Pemasangan dan pemasangan lemari
Pemasangan lemari adalah dasar pemasangan peralatan dan harus dipasang sesuai dengan standar.
(1) Sebelum lemari dipasang, periksa apakah peralatan knalpot lemari dalam kondisi baik, apakah jumlah palet peralatan lengkap,dan apakah katrol dan kolom pendukung dalam kondisi baik.
(2) Model lemari, spesifikasi, dan lokasi pemasangan harus memenuhi persyaratan desain.
(3) Penyimpangan vertikal dari instalasi lemari tidak boleh melebihi 3 mm, dan kesalahan horizontal tidak boleh melebihi 2 mm. Beberapa lemari harus disusun bersebelahan.Panel harus berada di bidang yang sama dan sejajar dengan garis acuanPenyimpangan sebelum dan setelah tidak boleh lebih dari 3 mm; celah antara dua lemari tidak boleh lebih dari 3 mm.Untuk perangkat yang diatur pada jarak tertentu satu sama lain dan diatur dalam baris, penyimpangan panel depan dan belakang tidak lebih dari 5 mm;
(4) Bagian-bagian yang berbeda dari lemari tidak boleh jatuh atau pecah. Jika cat dikupas, cat harus dicetak sebelumnya. Tanda harus lengkap dan jelas;
(5) Ketika instalasi kabinet harus kuat dan ada persyaratan seismik, memperkuat sesuai dengan desain seismik dari gambar konstruksi;
(6) Lemari tidak boleh dipasang langsung di lantai yang ditinggikan.Dasar harus diikat langsung ke tanah, lemari harus diikat pada dasar, dan kemudian lantai bergerak harus diletakkan;
(7) Ketebalan baja saluran di dasar lemari tidak kurang dari 50 mm.Baja saluran diperbaiki di lantai ruang peralatan melalui baut ekspansi dan saling terhubung dengan tiang tembaga pengantar;
(8) Baja saluran dan lemari dihubungkan secara stabil dengan cara pengelasan.
(9) Setelah kabinet diperbaiki, pastikan bahwa bagian depan, belakang, kiri, dan kanan tidak dapat didorong untuk memastikan stabilitas kabinet.
(10) Jika lantai di sekitar lemari perlu dipotong, gunakan mesin pemotong untuk memotongnya dengan lancar dan hapus burr untuk mencegah pemotongan.
(11) Menginstal panel lemari dan menyisihkan ruang 800mm sebelum rak. jarak antara bagian belakang lemari dan dinding harus lebih dari 600mm untuk memudahkan instalasi dan konstruksi;
(12) Lemari yang dipasang di dinding harus berada 1200mm dari tanah;
(13) Pemasangan peralatan dan komponen di dalam lemari harus dilakukan setelah lemari diposisikan dan dipasangkan, dan peralatan yang dipasang di dalam lemari harus dipasang dengan aman.
(14) Sekrup pemasangan, washer dan spring washer pada lemari harus dipasang sesuai kebutuhan dan tidak boleh dilewatkan;
(15) Instalasi gantung yang dipasang di dinding harus dipasang di dinding datar dan kokoh, setidaknya 300mm dari tanah dan harus tetap horizontal dan vertikal ke dinding,dan penyimpangan vertikal kurang dari 3 mm.
(16) Lubang di dinding harus dilindungi dari kerusakan dinding dalam dinding.Jumlah sekrup ekspansi yang digunakan untuk memantapkan lemari tidak boleh kurang dari 4 (6 untuk lemari tipe C yang digantung)Jika perlu, dukungan harus ditempatkan di bawah kabinet untuk memastikan keamanan dan stabilitas kabinet.
(17) Untuk pemasangan lemari yang dipasang di lantai, pertimbangkan arah pembukaan lemari dan kemudahan pengoperasian saat memasang pijakan,memberikan prioritas pada arah pembukaan pintu dari kompartemen kabelPintu peralatan dan pintu kabel harus terbuka sepenuhnya.
(18) Kabinet harus dilindungi dari ke tanah petir.
(19) Kabinet harus diberi tanda yang tepat setelah pemasangan. Logo harus seragam, jelas dan indah.lubang di kabel kabinet harus disegel dengan tanah liat tahan apiLakukan pekerjaan yang baik mencegah tikus, serangga, air dan kelembaban.
4 Kabel
4.1.1 Pengaturan kekuasaan kabinet
Kabinet harus dilengkapi dengan satuan unit distribusi daya tetap (PDU) yang dapat dilepas dan diganti untuk pengenalan, distribusi, perlindungan, pembagian,dan koneksi (outlet atau terminal) dari peralatan kabinet daya. Dalam kabinet yang sama, distribusi daya AC dan distribusi daya DC tidak harus dicampur (kecuali untuk distribusi daya kipas pendingin kipas).
4.1.2 Persyaratan struktur dan instalasi
Unit distribusi daya merekomendasikan penggunaan struktur terintegrasi berbentuk strip vertikal yang mengintegrasikan distribusi daya, perlindungan, dan patching, dan sisi depannya bisa dilepas,memudahkan pemasangan dan penggantian modul dan konektor tambalan (kabel); Pengenalan, distribusi, perlindungan dan pemisahan bagian terpisah dari bagian plug-in dari struktur, di mana pengenalan daya, distribusi,bagian perlindungan dari peralatan di bagian atas atau bawah unit distribusi daya, dan bagian plug-in masih struktur unit batang vertikal. The installation position of the vertical bar-type integrated power distribution unit or split-unit plug-in unit is generally the rear side of the cabinet (power cable tie bar or outside of the cable channel)Dalam kasus khusus, mungkin ada satu unit distribusi daya di sisi kiri dan kanan (tidak disarankan).
4.1.3 Unit distribusi daya AC
A. Unit distribusi daya harus dapat memasukkan kedua sumber daya ganda A dan B pada saat yang sama.Mereka harus benar-benar independen satu sama lain (termasuk kabel pengantar) dan didukung secara terpisahUntuk lemari tanpa kebutuhan pasokan listrik dual-channel, hanya satu catu daya yang dapat dimasukkan.
B. Daya masukan dari unit distribusi daya umumnya menggunakan catu daya tiga kawat fase tunggal (220V). Dalam kasus khusus, catu daya tiga fase empat kawat (380V) dapat digunakan.Hal ini juga dapat divisualisasikan dengan persyaratan khusus untuk keamanan pasokan listrik, menggunakan empat arah pasokan listrik pengenalan.
C. Terminal input dari catu daya harus dilengkapi dengan kelompok terminal, yang dapat menghubungkan kabel di bawah 16 mm2, dan dapat memasang perangkat pengukur arus sesuai kebutuhan.Setiap cabang output harus dilengkapi dengan kelompok terminal atau soket untuk menyediakan peralatan dengan kondisi listrik.
D. Perangkat perlindungan arus berlebihan dan sirkuit pendek yang independen harus disediakan untuk input daya kabinet,dan perangkat perlindungan arus berlebihan dan sirkuit pendek independen disediakan untuk setiap cabang output.
E. Perangkat perlindungan dapat menggunakan switch udara AC (disarankan) atau switch-disconnector sekering, yang dipasang pada garis fase dari total input atau output shunt untuk memfasilitasi operasi dan penggantian,dan memenuhi persyaratan disipasi panasRating dari perangkat perlindungan harus konsisten dengan total input atau output shunt rating cocok.
Jika switch udara dipilih, itu harus sesuai dengan persyaratan GB 10963.1 dan mode pemicu instan harus tipe C (jarak perjalanan > 5 In ~ 10 In).
Jika switch sekring dipilih, ia harus sesuai dengan persyaratan GB 14048.3, di mana sekring harus memenuhi persyaratan GB/T 13539.5, dan rentang dan kategori penggunaan adalah tipe gG.
