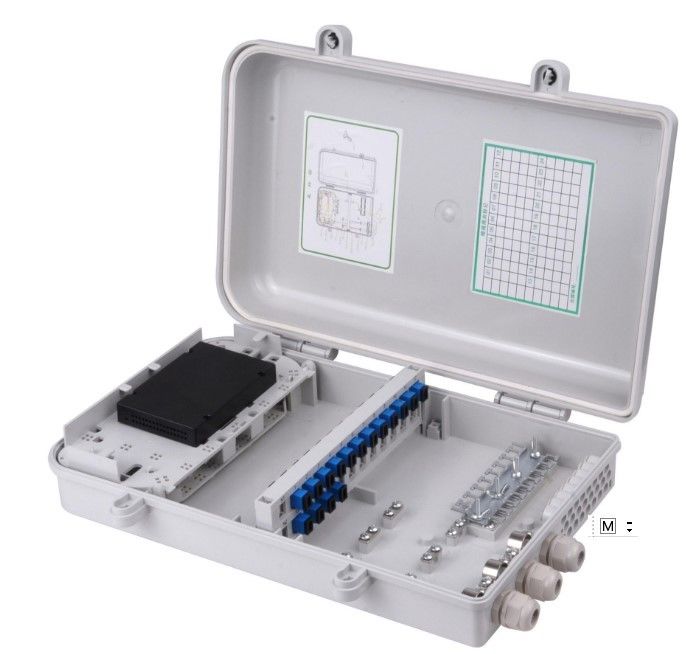

Kabinet Distribusi Serat Optik Warna Seragam Densitas Tinggi Perlindungan Kuat YH3029

Kabinet distribusi serat optik kapasitas besar dengan kepadatan tinggi perlindungan yang kuat YH3029

Sebelum perakitan produk, item-item berikut harus diperiksa satu per satu untuk mempersiapkan proses:
1.1 Struktur harus memenuhi persyaratan struktur produk dari model ini dan memenuhi persyaratan pemasangan 19 inci, 21 inci dan 23 inci.
1.2 Pintu harus dapat berputar secara fleksibel pada sudut lebih dari 110°. Pintu tidak boleh rusak selama rotasi. Badan unit tidak boleh terkena benturan setelah perakitan.Tidak akan ada getaran signifikan setelah pintu terkunci. Metode pemeriksaan: tangan mendorong kunci lembut mendorong dan menarik, jumlah gerakan tidak melebihi 2mm
1.3 Celah antara pintu dan pintu dan pintu dan bingkai tidak boleh lebih dari 2 mm
1.4 Pengelasan lemari harus kuat, pengelasan harus halus dan rata, tidak harus ada keausan pengelasan, retakan, potongan bawah, percikan slag, pori-pori dan fenomena lainnya, pengelasan harus dibersihkan.Peraturan
1.5 Setelah perawatan permukaan lemari, permukaan film cat harus tebal, berwarna cerah, warna seragam, halus dan halus, dan tanda-tanda sikat, keriput, lubang jarum, lecet,bekas luka, tanda-tanda, sidik jari, tanda-tanda trim dan adhesi tidak dapat dilihat dengan mata telanjang.
Spesifikasi pemasangan dan lokasi unit
1 alarm dipasang di bagian atas kolom instalasi lemari
2 Unit distribusi daya (menyenangkan persyaratan instalasi 19 inci) dipasang di bawah perangkat alarm.Unit distribusi daya AC dihidupkan
3 Posisi pemasangan PDU vertikal biasanya berada di sisi belakang lemari. Pada prinsipnya, ia dipasang di sisi kanan pintu belakang (menatap pintu belakang lemari).Jika ada dua PDU tunggal, mereka dipasang secara terpisah di pintu belakang.
4 Unit distribusi digital dipasang di bawah unit distribusi listrik. Jika rak membutuhkan dua unit atau lebih, dua unit juga harus memiliki ruang setidaknya 1U (1U = 44,45mm).
5 AC dan DC switchboard dapat dipasang di belakang kabinet sesuai dengan kebutuhan pelanggan
6 Plat kabel dasi dipasang di belakang tubuh unit digital, dan posisinya harus di bagian bawah bagian belakang tubuh unit digital.unit kabel digital dapat dipasang di kedua sisiPiring kabel dibagikan.
Unit distribusi serat optik dipasang di bawah unit digital dan harus memiliki interval pemasangan 1U atau lebih dengan unit kabel digital.Jika ada rak yang membutuhkan dua unit atau lebih, dua unit dapat dipasang satu demi satu, dan berikut dapat dipasang.
8 Ketika kabel dimasukkan, lempeng pemasangan kabel dipasang di atas lemari dan di atas unit distribusi serat.plat pemasangan kabel harus dipasang di bawah lemari dan di bawah unit distribusi serat. Pada saat yang sama, perhatian harus dibayar untuk lempeng pemasangan kabel. tidak dapat dipasang ke belakang, konsisten dengan arah kabel;Plat pemasangan kabel serat dan unit distribusi serat tidak dapat berada di tingkat yang sama, harus lebih dari 90mm terpisah untuk menghindari gangguan; jika pemasangan dari bar perakitan dan lempeng pemasangan kabel dipasang di sisi lemari, posisi pemasangan adalah sama
9 Saat memasang kabel digital di kedua sisi, berhati-hatilah agar tidak mengganggu lempeng pengikat kabel di bagian belakang lemari.
10 Soket listrik dipasang di bawah lempeng pemasangan kabel saat kabel dimasukkan.Soket listrik dipasang di bagian atas bagian belakang kabinet ketika kabel berada di bawah kabel dan posisinya lebih tinggi dari pelat pemasangan kabel.
11 Unit kabel terintegrasi yang dipasang di bawah unit fiber coil
12 Unit distribusi digital dan unit kabel terintegrasi Kabel tanah yang terhubung ke lemari
Jarak instalasi lantai 13 sesuai dengan kebutuhan pelanggan, jika pelanggan tidak membutuhkan, distribusi rata-rata dan instalasi di ruang yang tersisa
14 Modul kipas terpusat di bagian atas kabinet
15 Saluran kabel tunggal atau papan ikatan dipasang di sisi kiri pintu belakang (berhadap pintu belakang lemari).yang lain dipasang di sisi kiri kabinet (melihat pintu depan kabinet).
