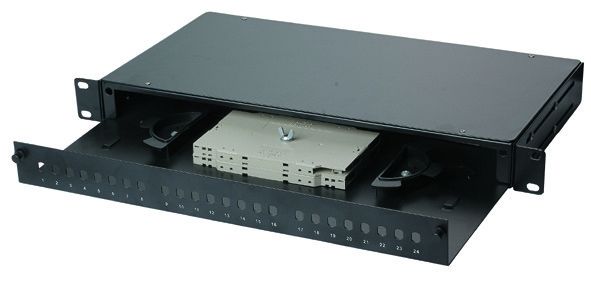

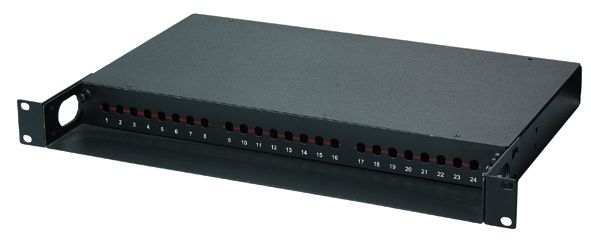

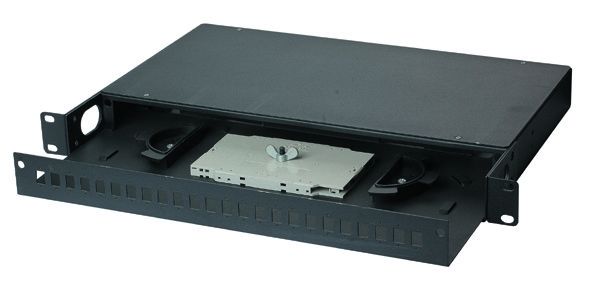

Panel patch optik dengan stabilitas mekanik tinggi dengan panel yang dapat diubah YH1009

Fiber Optic Patch Panel Multi Fungsi Pabrik Fleksibel Ukuran Dari Cina Terima ODM dan OEM YH1009

Konektor serat optik
(1) Konektor serat optik tipe FC
Konektor ini pertama kali dikembangkan oleh Jepang NTT. FC adalah singkatan dari Ferrule Connector, yang menunjukkan bahwa metode penguatan eksternal menggunakan lengan logam,dan metode pengaman adalah turnbuckle. Konektor tipe FC yang paling awal, penggunaan ceramic pin butt-end C C. Konektor semacam itu memiliki struktur sederhana, mudah dioperasikan, dan mudah diproduksi.permukaan ujung serat relatif sensitif terhadap debu halus, dan refleksi Fresnel kemungkinan terjadi. Oleh karena itu sulit untuk meningkatkan kinerja kerugian kembali.jenis konektor ini dimodifikasi untuk menggunakan pin (PC) dengan wajah ujung punggung bola, dan struktur eksternal tidak berubah, yang mengakibatkan peningkatan signifikan dalam kinerja kehilangan sisipan dan kehilangan kembali.
(2) Konektor serat SC
Ini adalah konektor serat optik yang dikembangkan oleh NTT Jepang.Bagian ujung pin sebagian besar PC atau jenis APC grindingMetode pengikatannya adalah penggunaan jenis kunci plug-and-pin, tidak perlu berputar.kekuatan kompresi tinggi, dan kepadatan instalasi yang tinggi.
Antarmuka ST dan SC adalah dua jenis konektor serat optik. Untuk koneksi 10Base-F, konektor biasanya tipe ST. Untuk 100Base-FX, konektor sebagian besar tipe SC.Inti dari konektor ST terpapar, dan inti konektor SC berada di dalam konektor.
(3) Konektor Biconic
Yang paling representatif dari jenis konektor serat optik ini dikembangkan oleh Bell Labs, AS.Terdiri dari dua ujung yang dibentuk dengan presisi dengan colokan silinder berbentuk kerucut yang terpotong dan sleeve plastik internal dengan kerucut gandaKomponen kopling dari kartrid terdiri.
(4) Konektor serat optik DIN47256
Ini adalah konektor yang dikembangkan oleh Jerman. Pin dan lengan kopling yang digunakan dalam jenis konektor ini memiliki dimensi struktural yang sama dengan tipe FC. Pengolahan permukaan akhir menggunakan PC grinding.Dibandingkan dengan konektor tipe FC, strukturnya lebih rumit, dan struktur logam bagian dalam memiliki mata air untuk mengontrol tekanan, sehingga menghindari kerusakan pada permukaan ujung karena tekanan colokan yang berlebihan.Selain itu, presisi mekanik konektor ini tinggi, dan oleh karena itu nilai kerugian sisipan kecil.
(5) Konektor MT-RJ
MT-RJ dimulai dari konektor MT yang dikembangkan NTT dengan mekanisme kunci yang sama dengan konektor listrik LAN tipe RJ-45.Hal ini selaras dengan serat optik melalui pin panduan dipasang di kedua sisi lengan kecil untuk komunikasi yang mudah dengan transceiver optikDihubungkan oleh mesin, konektor ujung muka serat diatur dalam susunan twin-inti (interval 0.75mm) dan adalah generasi berikutnya konektor serat kepadatan tinggi untuk transmisi data.
(6) Konektor LC
Konektor LC dikembangkan oleh Bell Institute yang terkenal dan dibuat menggunakan mekanisme kunci jack modular (RJ) yang mudah digunakan.Ukuran pin dan lengan yang digunakan adalah setengah dari ukuran yang digunakan untuk SC biasa, FC, dll, yaitu 1,25mm. Ini dapat meningkatkan kepadatan konektor serat dalam kerangka distribusi serat.konektor tipe LC telah benar-benar menempati posisi dominan, dan aplikasi dalam aspek multimode juga telah berkembang pesat.
(7) Konektor tipe MU
