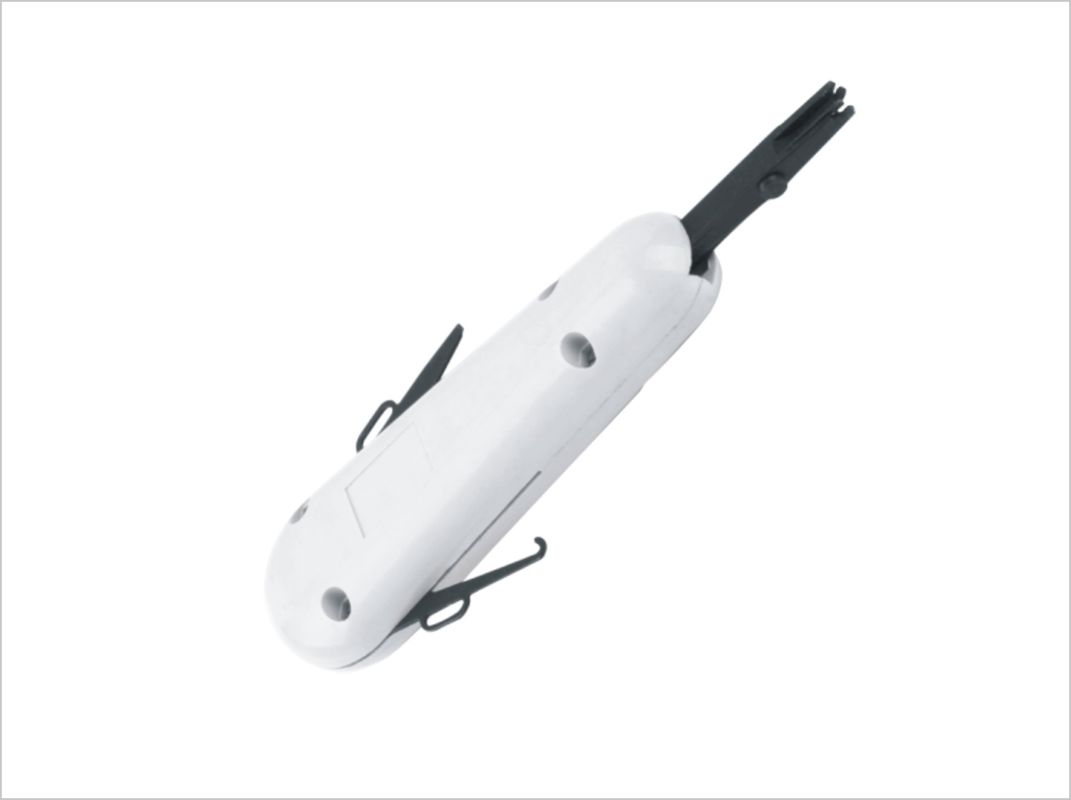

Fleksibel Ukuran Jaringan Alat Wiring Multi Fungsi menerima ODM Dan OEM YH8014

Multi fungsi Fleksibel Ukuran Dari China Jaringan Wiring Tools Pabrik Terima ODM dan OEM YH8014

Penghentian kabel
Untuk kabel tembaga, pemrosesan terminal dapat dibagi menjadi dua bentuk pemasangan kepala kristal RJ45 dan modul RJ45.Terminasi harus dikerjakan dengan benar sesuai dengan 568A atau 568B (masalah ini akan dijelaskan dalam Verifikasi Kabel)Saat ini, modul RJ45 dari berbagai produsen kabel dapat dipasang tanpa alat, dan beberapa membutuhkan alat khusus untuk gambar kawat.Mereka harus serbaguna dan dapat digunakan untuk memenuhi persyaratan penghentian modul dari produsen yang berbeda.

BI-3548500 pisau serat multi-tujuan
(1) Penghentian modul
Menurut persyaratan desain, tentukan mode kabel T568A atau T568B, seluruh sistem hanya dapat memilih salah satu kabel.
Kotak luar kabel harus ketat terhadap ujung modul:

Putar pasangan yang diputar dari tengah ke slot pemasangan yang sesuai (jangan memisahkan garis dari kepala):

Gunakan alat khusus untuk menyaring benang untuk memperhatikan arah ujung pisau.

Ada pengaturan tekanan "tinggi" / "rendah" untuk pemotong kawat. pengaturan rendah menghindari lentur pin penghubung di modul, tetapi mungkin membuat benang terlalu longgar.
Akhirnya, pasang modul yang terkabel dengan baik pada bingkai distribusi atau outlet dinding.

(2) Penghentian kepala kristal RJ45
Untuk konektor RJ45 (umumnya dikenal sebagai colokan kristal), harus berhati-hati dalam memilih alat crimping yang tepat.

Colokan RJ45 dari produsen yang berbeda memiliki titik kontak tekanan tetap yang berbeda.

BI-3050600 Klem pegangan dan mati, melalui penggantian mati, untuk mencapai berbagai sendi crimping.

BI-3329600 Pengepakan
Multi-fungsi: Shear, peel, tekanan dalam satu, tang baja tubuh, modul crimp yang dapat diganti dapat crimp kepala kristal RJ45 / RJ11.

Langkah (T568B sebagai contoh):
Garis-garis disejajarkan dan dipotong dengan kabel T568B

Masukkan kawat yang dipasangkan ke kepala kristal. Kawat sesuai dengan bagian atas kepala.

Masukkan kepala kristal ke dalam tang

Kemudian masukkan sarung jumper ke kepala kristal
